Shandong TaoFong CNC Machine Tool Co., Ltd. adalah salah satu produsen dan pemasok pusat mesin penggilingan vertikal cnc terkemuka di Cina, juga mendukung layanan yang disesuaikan. Selamat datang untuk membeli pusat mesin penggilingan vertikal cnc berkualitas tinggi untuk dijual di sini dari pabrik kami. Pelayanan yang baik dan harga yang wajar tersedia.

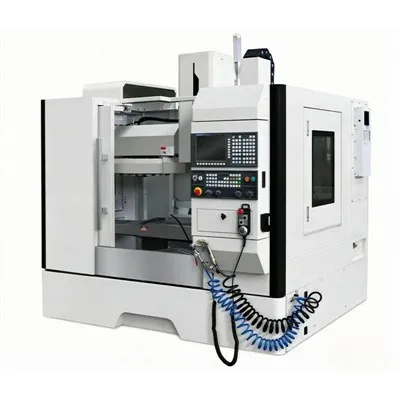

Pusat mesin penggilingan vertikal cnc VMC1580 adalah pusat permesinan-multi-fungsional berukuran sedang yang cocok untuk pemesinan komponen logam besar dan kompleks. Melalui integrasi kontrol CNC-presisi tinggi, semua-konstruksi otomatis listrik dan operasi cerdas, menyelesaikan penggilingan, pengeboran, dan pekerjaan lainnya dalam satu dudukan, sehingga mengurangi kuantitas langkah pemrosesan dan meningkatkan akurasi posisi. Sesuai dengan banyak jenis bahan logam, seperti baja karbon rendah, Baja tahan karat, Baja paduan, Baja cetakan, Paduan Tembaga, paduan Al-kekuatan tinggi, dll.; juga dapat memenuhi berbagai-persyaratan teknologi produksi presisi tinggi di industri. Ukuran meja kerja: 1700x800mm; Kecepatan spindel maksimal 8,000r/menit; Area pemrosesan yang besar dengan kekokohan sistem yang baik dan mampu mendukung beberapa Tugas penimbangan. Terbuat dari komponen besi cor HT300, termasuk struktur alas lengkap dan komponen rangka penyangga yang diperkuat yang menawarkan kekakuan luar biasa, performa peredam getaran tinggi, toleransi guncangan termal, dll., digunakan untuk menopang bobot bodi utama dan bagian bergerak berbagai mesin.
Keunggulan Produk
Kekakuan Unggul
VMC-1580 adalah bagian besi cor dan struktur yang ditingkatkan. Dituakan secara menyeluruh dalam tiga tahap untuk menghilangkan tekanan internal dan mengurangi getaran dan deformasi yang disebabkan oleh seringnya penggunaan pada beban berat dan kecepatan tinggi. Kolom bertulang memiliki kekakuan yang kuat dibandingkan dengan kolom biasa; ia dapat melakukannya-menggali lebih dalam dan mengirimkan momen untuk beberapa material seperti baja dengan kekerasan tinggi sambil mempertahankan operasi sistem yang stabil dari waktu ke waktu untuk memastikan kesalahan Lokasi yang tepat.
Spindle{0}}Presisi Tinggi & Pemulihan Kabut Oli Cerdas
Spindle presisi-BT50 yang digerakkan oleh motor servo AC 18-kW, telah dipasang; Ini disegel dengan bola bantalan untuk beroperasi terus menerus dalam jangka panjang dengan kesalahan pengoperasian kurang dari 0,002 mm. Pasangkan pada putaran-frekuensi yang dimoderasi, dan terjadi perubahan-dalam-unit kontrol kecepatan yang beroperasi tanpa suara. Opsional, Sistem pemulihan kabut minyak cerdas dipasang untuk mengumpulkan dan menghilangkan Kabut Minyak yang dihasilkan selama pemrosesan, mengurangi polusi lingkungan, dan menghemat minyak LUB untuk meningkatkan Lingkungan kerja.
Otomatisasi Cerdas & Pemrosesan Fleksibel
Dilengkapi dengan sistem GSK CNC; memiliki fungsi tampilan layar sentuh berwarna 12-inci untuk simulasi program, diagnosis kegagalan, dan pemrograman offline dapat membantu pengoperasian dengan nyaman. Sistem pengubah-alat otomatis (ATC) yang bersenjata telah mewujudkan kecepatan-perubahan alat sebesar 3,8 detik untuk mempersingkat siklus pemrosesan secara signifikan. mendukung sambungan tiga-sumbu; Opsi Meja Putar empat-sumbu juga didukung untuk memproses beberapa permukaan kontur sekaligus setelah penjepitan. Sistem pelumasan otomatis terdistribusi yang mencakup perangkat-pemantauan tekanan dan alarm untuk mengurangi keausan komponen dan kegagalan peralatan.
Berat-Kapasitas Muatan & Keamanan Komprehensif
Meja kerja mesin terbuat dari-bahan besi cor-berkualitas tinggi dan telah menambahkan lapisan-tahan aus; Beban kerja Bisa mencapai hingga 1500 kg. Konveyor chip tipe rantai berdaya tinggi opsional dan kotak penangkap chip berkapasitas besar dapat dengan cepat mengeluarkan kelebihan chip untuk menghindari akumulasinya. Berbagai perangkat perlindungan keselamatan mencakup penghentian darurat, kelebihan beban spindel, benturan pahat, dan penutup pelindung yang tertutup sepenuhnya untuk melindungi keselamatan operator dari serpihan.
Parameter teknis utama produk
|
SPESIFIKASI |
Satuan |
VMC1580 |
|
Ukuran meja |
mm |
1700*800 |
|
Perjalanan sumbu X |
mm |
1500 |
|
Perjalanan sumbu Y |
mm |
800 |
|
Perjalanan sumbu Z |
mm |
700 |
|
Maks. beban meja kerja |
kg |
1500 |
|
Slot T(angka-lebar*pitch) |
- |
5-22*135 |
|
Maks. kecepatan spindel |
rpm |
6000/8000 |
|
Spindel lancip |
mm |
BT50 |
|
Tenaga motor utama |
kw |
15/18.5 |
|
Kecepatan lintasan cepat X/Y/Z |
m/mnt |
20/20/15 |
|
Memotong kecepatan umpan |
mm/menit |
1-5000 |
|
Jenis rel panduan |
- |
Rel linier / Rel linier sumbu X/Y Rel keras sumbu Z |
|
Jarak dari sumbu spindel ke permukaan kolom |
mm |
810 |
|
Jarak antara hidung spindel dan permukaan meja |
mm |
130-830 |
|
Akurasi posisi |
mm |
0.01 |
|
Ulangi akurasi posisi |
mm |
0.0075 |
|
Majalah alat |
- |
Lengan 24 |
|
Maks. diameter alat |
mm |
112/200 |
|
Maks. berat alat |
kg |
18 |
|
Berat mesin |
kg |
13000 |
|
Dimensi keseluruhan (L*W*H) |
mm |
4300*3200*3100 |
Detail Standar Mesin
KONSTRUKSI MESIN
Kekuatan tinggi, kualitas tinggiHT300besi cor
SISTEM KONTROL
Standar:GSK980/ KND1000 kontrol
SPINDLE PRESISI TAIWAN
1. poros TaiwanBT408000rpm
2. Lulus uji peringkat ISO keseimbangan dinamis
MAJALAH ALAT TAIWAN
1.TaiwanOKADA majalah lengan 24alat.
2. waktu penggantian alat hanya 2-3 detik.
1 sekrup timah merek terkenal,
2. bantalan sekrup utama menggunakan bantalan SKF atau NACHI,
3. Kopling YC terhubung langsung
KERETA API LINEAR PRESISI TAIWAN
1. Rel panduan linier roller kecepatan tinggi Taiwan, akurasi posisi dapat mencapai kelas μm
SISTEM PELUMASAN
DIAPerangkat pelumasan terpusat otomatis.
PKOMPONEN NEUMATIS
Standar denganAirTACKomponen Pneumatik
1. dengan komponen listrik keselamatan Schneider
2. Steker cepat sebagai standar
Setiap mesin lulus pengujian interferometer laser Renishaw dan pengujian ballbar
Skenario Aplikasi
Manufaktur Mesin Berat & Komponen Kelautan:Digunakan secara luas dalam pemrosesan-benda kerja-berukuran besar termasuk rangka mesin-berat, silinder hidrolik, dan baling-baling untuk kapal. Alat ini memiliki kapasitas-mendukung beban yang besar dan rentang pemrosesan yang besar untuk memenuhi-persyaratan presisi tinggi untuk dimensi dan kekuatan dalam pembuatan komponen besar yang digunakan pada peralatan mekanis berat dan peralatan laut-.
Pemrosesan Cetakan & Mati Besar:Cocok untuk memproses basis cetakan besar, inti cetakan, dan bagian rongga pada cetakan otomotif, dirgantara, dan industri lainnya. Mesin yang kuat dapat menangani cetakan-bagian baja dalam kondisi aslinya dan menghindari langkah pemolesan-ekstra. Spindel yang sangat presisi telah memberikan stabilitas pada pengoperasian permukaan cetakan; Mengurangi Siklus Produksi, Meningkatkan Kualitas Cetakan.
Luar Angkasa & Produksi Komponen{0}}Presisi Tinggi:Memproses bagian struktur luar angkasa besar atau produk industri presisi tinggi. Sambungan empat-poros opsional dan-akurasi posisi yang tinggi (±0,005/300 mm) telah memenuhi persyaratan ketat untuk presisi dalam aplikasi Dirgantara guna memastikan Keandalan dan Keamanan produk. Ini dapat memproses Material-paduan yang kuat dan memenuhi persyaratan Manufaktur-kelas atas.
Mesin Pemrosesan & Rekayasa Kustom Berskala Besar-:Cocok untuk-Lokakarya Pemrosesan Khusus berskala besar atau Perusahaan Manufaktur Mesin Rekayasa. Memproses sejumlah besar-struktur logam yang dibuat khusus, Komponen peralatan industri, dan-instrumen presisi tinggi yang memerlukan ukuran batch kecil dan berbagai spesifikasi. Mode operasi yang fleksibel dan meja kerja-ruangan besar dapat menangani berbagai jenis komponen besar dalam berbagai bentuk.
Pertanyaan Umum
T: Apa spesifikasi utama dari pusat mesin penggilingan vertikal cnc VMC1580
A: Ukuran Meja Kerja: 1700mm x 800mm; Kapasitas Beban Terukur: 1500 kg. Pergerakan sumbu X, Y, Z berukuran 1500x800x700 mm; Kisaran kecepatan spindel: 0-8000 rpm. Dilengkapi dengan motor utama servo AC 15kw dan sistem ATC tipe 24-Lengan stasiun-. Spesifikasi akurasi{17}}posisi berada dalam kisaran ±0,008/300mm; Akurasi-posisi-berulang dalam ±0,006mm; Dimensi Keseluruhan: 4300 mm × 3200 mm×3100 mm; Berat Bersih: 12.000 kg ;Gunakan sumber listrik tiga fasa, empat fasa, tiga-delapan puluh volt.
T: Bahan apa saja yang dapat diproses oleh VMC1580?
A: Dapat menangani berbagai logam besi seperti baja karbon, baja tahan karat dan baja paduan; Logam-nonferrous mencakup Paduan tembaga Paduan Aluminium. Ini dapat digunakan untuk pemesinan kasar atau halus dengan berbagai kekerasan dan ukuran komponen besar dan berat dengan ketebalan berbeda di industri.
T: Apa fungsi sistem pemulihan kabut minyak cerdas?
J: Sistem pemulihan kabut oli yang cerdas mengumpulkan dan menyaring kabut oli yang dihasilkan selama pemrosesan untuk didaur ulang sebagai oli pelumas yang berguna. Ini akan mengurangi pencemaran lingkungan dan melindungi kesehatan operator, sehingga menghemat biaya konsumsi minyak pelumas; sehingga melepaskan tujuan penghematan energi dan perlindungan lingkungan.
T: Apakah VMC1580 cocok untuk memproses-benda kerja-ekstra?
J: Ya, benar. Meja kerja berdimensi 1700x800 mm dan dengan kapasitas angkut maksimum kurang lebih 1500 kg. Ada ruang kerja yang cukup di segala arah: 1500*800*700mm; Ada juga tempat tidur lengkap untuk pengoperasian yang stabil pada beban tinggi.
T: Apa saja-layanan purna jual yang disediakan?
J: Pada awalnya akan ada garansi satu{0}}tahun. Memberikan dukungan teknis online 24-jam, menjual suku cadang asli seperti spindel dan sekrup bola, menyediakan layanan pelatihan pemasangan tanpa biaya. Lokasi ini sedang dipelihara, dan sejumlah besar inventaris telah tiba di kawasan industri dengan segera.
